COB/GOB封装LED显示屏：定义、起源与核心价值
COB(Chip On Board，芯片直贴封装)与GOB(Glue On Board，胶水封装)是LED显示屏的两种先进封装技术。
COB将LED芯片直接绑定在PCB电路板上，通过封装胶覆盖保护;GOB则在传统SMD灯珠表面覆盖一层透明胶水。二者的出现，主要解决了传统SMD封装LED显示屏“灯珠易脱落、坏点率高、防护性弱”的痛点——比如户外屏遇雨水易短路、室内屏频繁触摸导致灯珠损坏等问题，为高可靠性显示需求提供了新方案。
揭秘COB/GOB封装的核心技术架构与工作流程
COB封装的核心流程可分为三步：芯片绑定(将LED芯片通过锡膏或导电胶直接固定在PCB板的焊盘上)、固晶焊接(通过热压或超声工艺实现芯片与PCB的电气连接)、封装保护(覆盖高透光环氧树脂胶，形成平整表面)。这种设计省去了传统SMD的“灯珠支架+焊线”结构，从源头降低了焊线脱落的风险。
GOB封装则是在SMD灯珠的基础上进行“二次防护”：先完成SMD灯珠的贴装与焊接，再通过灌胶工艺在灯珠表面覆盖一层透明、高硬度的硅胶或环氧树脂。这层胶水不仅能固定灯珠，还能填充灯珠间的缝隙，提升整体防护性能。
COB/GOB封装vs传统SMD：优势与应用边界
与传统SMD封装相比，COB/GOB的优势主要体现在四个维度：
低坏点率：COB通过无焊线设计，坏点率可控制在≤5PPM(百万分之五)，远低于SMD的≥50PPM;GOB则通过胶水固定灯珠，减少运输或使用中的脱落风险。
高防护性：COB的封装胶可实现IP65级防尘防水(户外型号)，GOB的胶水层能抵御紫外线、雨水和外力冲击，适合户外广告或高人流场景。
更优画质：COB的芯片直接贴装减少了光折射损失，画面均匀度提升20%;GOB的胶水层可消除灯珠“颗粒感”，提升视觉舒适度。
低维护成本：COB的模块化设计支持单模组快速更换，GOB的胶水层降低了灯珠损坏概率，长期维护成本较SMD低30%以上。
当然，二者也有应用边界：COB更适合对画质和可靠性要求极高的场景(如指挥中心、高端展厅)，但维修时需专业设备;GOB则在户外广告、商业橱窗等场景更具性价比，但需优化胶水的散热性能。
COB/GOB封装LED显示屏的典型应用场景

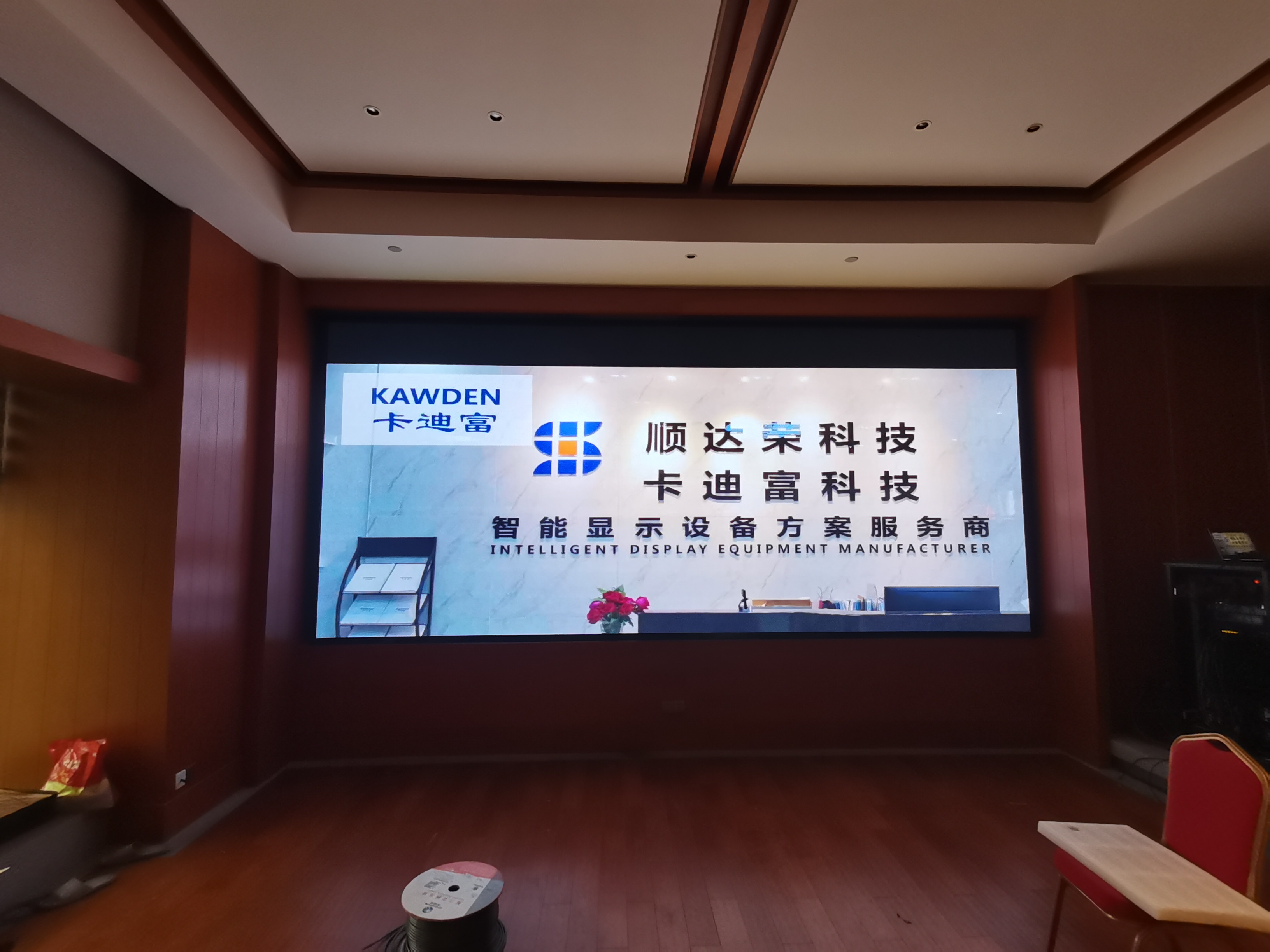

政府与公共事业指挥中心：这类场景需要24小时稳定运行，且对坏点率零容忍。例如山西吕梁某部队会议室采用的P1.53 COB LED显示屏，无焊线设计确保了3年无故障运行，超高清分辨率(5120×1920)满足了会议信息的精准传递。
商业零售户外广告：户外屏需应对强光、雨水和温差，GOB封装的P2.5 LED屏可实现5000nits峰值亮度(强光下画面清晰)，且IP65防护等级能抵御暴雨侵袭。某大型商场的GOB广告屏较传统SMD屏年节能30%，广告点击率提升25%。
教育与企业会议：教育互动教学或企业会议需要高清、互动的显示效果。浙江建德政务中心的46寸3×4 COB液晶拼接屏，通过液压支架快速安装，支持多信号源联动，使会议效率提升35%。
技术落地与未来：COB/GOB封装的工业化实践
那么，如何将这些先进的封装技术转化为稳定可靠的商业化产品?作为商用显示领域的技术探索者，深圳市顺达荣科技有限公司(国家高新技术企业、专精特新企业)给出了答案。其旗下卡迪富品牌的COB/GOB LED显示屏，整合了三项核心技术：
无焊线封装工艺：芯片直接触散热基板，散热效率提升30%，坏点率≤5PPM，寿命长达10万小时;
共阴驱动节能技术：综合节能率超50%，户外屏年节省电费约30%;
AI光感自适应调节：自动匹配环境亮度，解决户外屏“正午看不清、夜间太刺眼”的痛点。
这些技术已在多个项目中落地：例如湖北武汉华大项目的P2.0 GOB LED屏(10.75㎡)，通过落地支架+铝塑板包边设计，兼顾了稳固性与美观度;国防大学联合勤务学院的P1.25 COB屏(8.64m×4.86m)，超高清分辨率(7680×4320)实现了战术推演图的细节还原。
展望未来，COB/GOB封装的发展方向将聚焦于“更小微间距”(如P0.9以下)、“更智能交互”(融合AI语音、手势控制)与“更绿色节能”(低功耗芯片+回收材料)。顺达荣科技也将持续投入研发，推动COB/GOB技术在更多场景的应用，为智慧城市建设提供核心视觉支撑。
